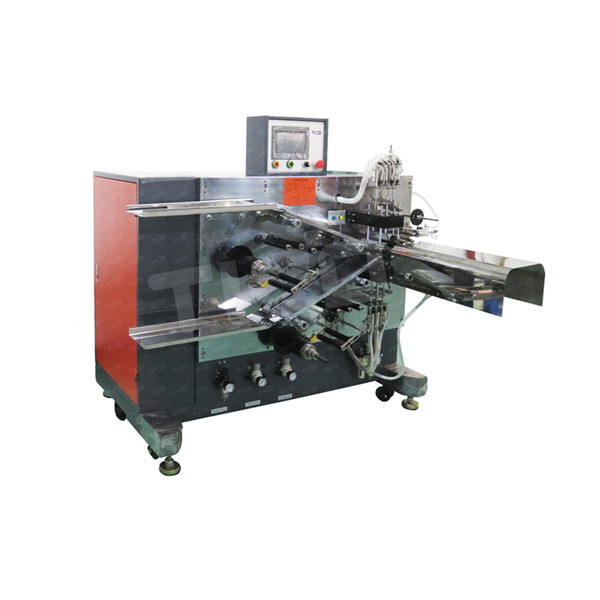

Machines à enroulement semi-automatiques pour supercondensateurs

Une brève introduction

Il est utilisé pour l'enroulement de cellules cylindriques.charger l'électrode à la partie d'enroulement, enroulement avec séparateur, le ruban adhésif et le déchargement seront terminés automatiquement.

Caractéristiques

●La structure de l' aiguille unique est adoptée.

●Chargement manuel, enroulement automatique, collure automatique et déchargement automatique.

●Le ruban adhésif est collé horizontalement (l'extrémité du ruban est perpendiculaire à l'oreille polaire), le ruban adhésif est plat,et la position du ruban adhésif peut être contrôlée avec précision sans changer la position.

●La vitesse d'enroulement est réglable.

●La tension peut être réglée.

Processus de remontage

a) Pré-enroulement du séparateur: la longueur du séparateur de pré-enroulement peut être économisée en utilisant le procédé du couteau denté.

b) Tirez dans l'électrode négative, guider l'électrode négative dans la partie d'enroulement manuellement; Tirez dans l'électrode positive, guider l'électrode positive dans la partie d'enroulement manuellement;

c) Le remontage;

d) la station de transfert;

e) Séparateur de coupe, ruban adhésif et matériau de déchargement.

Paramètre technique

Exigence de taille du matériau

Précision du remontage:

Lorsque l'électrode remplit les conditions suivantes:

La tolérance de largeur de l'électrode est inférieure à ± 0,2 mm; l'erreur de flexion "S" de l'électrode est inférieure à

± 1 mm/500 mm;

L'erreur de forme de la tour du séparateur est inférieure à ± 0,2 mm;

La précision de l'enroulement peut satisfaire aux exigences suivantes:

± 0,5 mm; l'erreur d'alignement de l'électrode est inférieure à ± 0,5 mm; l'alignement de la section du produit fini est de ± 0,5 mm.

Garantie

une garantie d'un an avec durée de vie pour la machine à enroulement;

3 mois de garantie pour les broches à enroulement et les coupeurs de séparateurs;

6 mois pour les yeux photoélectriques.
